同志科技推出高速視覺貼片機M6D/M6，穩定貼裝0402元件
時間:2020-05-21 17:10 來源:未知 作者:admin
點擊:次

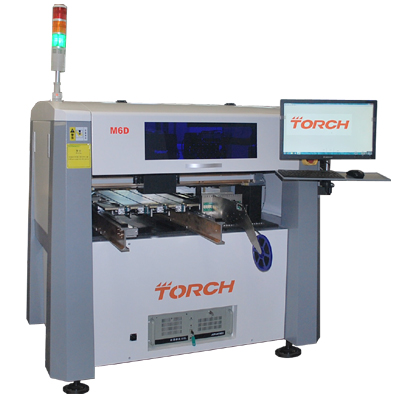

M6D
十二/六頭高速視覺貼片機——M6D/M6
北京中科同志科技股份有限公司專業從事SMT設備領域研發及生產，擁有多年的行業經驗，研發的小型高速視覺貼片機M6（6頭）、M6D（12頭）經過升級測試可以穩定貼裝0402以上阻容件及各種LED芯片,同時滿足SOP、SOT、PLCC、QFP等芯片的貼裝，M系列貼版機體積小巧，貼裝穩定，價格低廉，適合于中小型企業，科研院所貼裝電源板、帶電源吸頂燈、LED 顯示屏、帶電源環形燈、球泡燈、遙控板、各種小家電主板等。

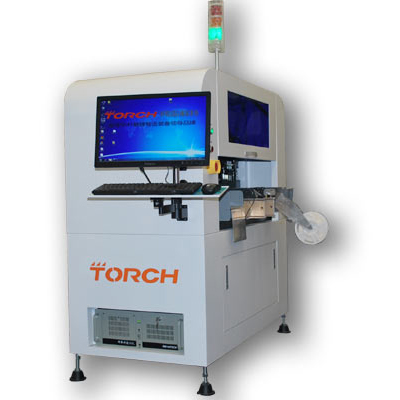

M6
歡迎大家來電咨詢：13701314315
技術參數——M6D/M6
M6D 技術參數
1 貼片頭數量12 組貼片頭
2 貼裝面積600mm×450mm
3 Z 軸最大移動范圍20mm
4 最大貼片速度(全視覺) 9000-11000cph
5 最大貼片速度（非視覺） 12000-14000cph
6 XY 軸分辨精度±0.01mm
7 重復貼片精度±0.05mm
8 對位方式視覺對位
9 可以貼裝元器件0402以上阻容件及各種LED芯片,同時滿足SOP、SOT、PLCC、QFP等芯片的貼裝
10 編程方式萬能數據自動/導入影像學習/鍵盤輸入
11 喂料器數量
MAX 38種GFTA-08喂料器（600mm×450mm）(標配)；
MAX 66種GFTA-08喂料器（600mm×250mm）；（選配）
MAX38種GFTA-08喂料器+2種IC盤（600mm×250mm）；（選配）
12 操作系統WINDOWS XP、WIN7
13 壓縮空氣80psi（0.5Mpa，氣體流量≥200L/M
14 電源220V,50Hz，2KW
15 重量580kg
16 外形體積1550（L)×1300(W)×1300(H)
M6 技術參數
1、貼片頭數量：6 組貼片頭
2、貼裝面積：
50mm×50mm～350mm×350mm（標準配置）
50mm×50mm～600mm×600mm（選配，更換傳輸系統即可快速實現）
3、Z 軸最大移動范圍：15mm
4、視覺貼片速度：6500-7500 cph
5、非視覺貼片速度：9000-10000 cph
6、XY 軸分辨精度：±0.01mm
7、重復貼片精度：±0.05mm
8、對位方式：視覺對位
9、可以貼裝元器件：最小0402—sop24
10、編程方式：數據自動/導入影像學習/鍵盤輸入
11、原件種類：MAX 52種元器件
13、喂料器數量：
1.MAX52種電動喂料器(PCB:350*250mm)；
2.MAX46種電動喂料器 (PCB:350*350mm)；
3.MAX12種電動喂料器(PCB:600*600mm)；
14、操作系統：WINDOWS XP/WIN7 32bit
15、壓縮空氣：80psi（0.5Mpa，氣體流量≥90L/M）
16、電源：220v，50Hz，1.5kw
17、重量：350kg
18 外形體積：
1400（L)×850(W)×1350(H)
本頁關鍵詞：同志科技,高速貼片機,視覺貼片機,貼片機
